В общем то тема не новая, пришлось мне заняться заново радиофикацией своего шлема.
Родной шнурок от шлема был утрачен во время осенних полетов. К сожалению так и не нашел его даже на следующий день.
Вот тут и решил сделать его сам, но не просто заново, а переделать схему соединения таким образом, что бы можно было подключать разные типы раций.
Рации у меня были Midland и WOUXUN KG-UVD1P. Последняя - это клон(китайский) Кенвуда.
Схемы гарнитур у них отличаются.
Мидланд

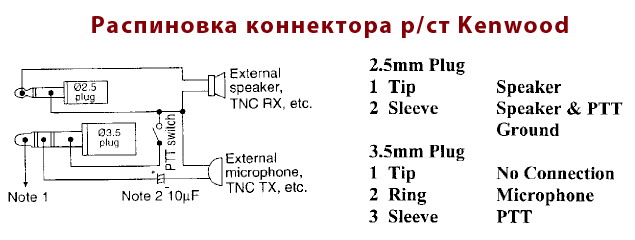

Кенвуд:
А хотелось, что бы шлем мог работать с обоими.
Ну и сделал
Как видно из схем, общая часть - выход от микрофона с конденсатором, с наушников, с кнопки
Я заменил разъем на шлеме на 6-ти контактный, вывел эти 3 группы на этот разъем, а схемы реализовал в ответной части разъема со шнурком и разъемами в рацию.
Ну и заработало все отлично.
Разъем в рацию сделал из отдельных разъемов 2,5 и 3,5 , залив их пластиком с термописталета, лишнее срезал.
Сделал 1 шнурок для мидланда, второй для воуксуна(кенвуда).
Следующий этап - открытие на воуксуне авиационных частот (рация позволяет это сделать программно).
Фото шнурков, если интересно выложу, схему тоже могу, как на разъем выводил.Добавлено (10.01.2014, 13:59)
---------------------------------------------
P.S. эту идею давно подкинул Магнату, вот тока не знаю сделал он себе или нет, разъемы с ним покупали в один день и в одном магазине.
Заодно попутно устранил неисправность в микрофоне, контакт был плавающий, по этому пропадала связь. Оказалось винт разболтался и не зажимал один из проводов.
Прикрепления:
(10.6 Kb)
·
(38.0 Kb)
Сообщение отредактировал DaylightOwl - Пятница, 10.01.2014, 13:55
Начал летать в с 1987 года на Ми-2 - , Зорро2-42, Владимир
Главное в экстремальном отдыхе - вовремя заметить, когда заканчивается экстрим и начинается пи..ец!
Пятница, 10.01.2014, 13:59 / Сообщение # 1
|
Игорь Губарев
Karlson
Алексей, ты не представляешь как меня эти шнуры замучали. Живем в век вай-фая и блютуса. Еще немного потерплю и куплю нирвановский шлем со всем этим. Да и вообще может пора переходить на связь по блютус?
Сообщение отредактировал Karlson - Пятница, 10.01.2014, 20:05
, Петушки
Работаю фотографом, автор сайта www.fotodeti.ru, хочу летать
Пятница, 10.01.2014, 20:04 / Сообщение # 2
|
Алексей Лимонов
DaylightOwl
Цитата Karlson (  ) Алексей, ты не представляешь как меня эти шнуры замучали
Представляю, но поверь электронщику и компьютерщику со стажем 27 лет, это самое надежное и тем более при полетах.
Начал летать в с 1987 года на Ми-2 - , Зорро2-42, Владимир
Главное в экстремальном отдыхе - вовремя заметить, когда заканчивается экстрим и начинается пи..ец!
Пятница, 10.01.2014, 23:07 / Сообщение # 3
|
Альберт
albert33
Цитата DaylightOwl ( ) это самое надежное
На что там мотор Ротакс 582, шумный, но даже когда он работает на полную мощность, разговор хоть с пилотами, хоть с базой, совершенно чистый. И дальность гарантированная 50 км. (С РП)
Но дорого, конечно!
Если бы я сколько Йети зарабатывал, тоже себе такую же купил бы...
Начал летать в 2005 г. - , Зорро-2-38, Хантер-31, Мустанг, д. Евдокимцево
ВСЁ У НАС ПОЛУЧИТСЯ!!!
Пятница, 10.01.2014, 23:17 / Сообщение # 4
|
Алексей Лимонов
DaylightOwl
Ну там ведь техника проводная и основная ее задача - интерком с пассажиром и связь с РС.
Начал летать в с 1987 года на Ми-2 - , Зорро2-42, Владимир
Главное в экстремальном отдыхе - вовремя заметить, когда заканчивается экстрим и начинается пи..ец!
Суббота, 11.01.2014, 13:20 / Сообщение # 5
|
Альберт
albert33
Цитата DaylightOwl ( ) Ну там ведь техника проводная и основная ее задача - интерком с пассажиром и связь с РС.
Ну так ведь и перед Игорем вроде такие же задачи стоят.
Разве что пассажиров пока он не катает... :-)
Начал летать в 2005 г. - , Зорро-2-38, Хантер-31, Мустанг, д. Евдокимцево
ВСЁ У НАС ПОЛУЧИТСЯ!!!
Суббота, 11.01.2014, 13:58 / Сообщение # 6
|
Максим
Pauk
Цитата Karlson ( ) куплю нирвановский шлем со всем этим.
Начал летать в 2012 - , Зоро би 42; Зорро-2 30, Москва
Мысли материальны!!! Думай о святом...
Четверг, 16.01.2014, 23:49 / Сообщение # 7
|
Альберт
albert33
Начал летать в 2005 г. - , Зорро-2-38, Хантер-31, Мустанг, д. Евдокимцево
ВСЁ У НАС ПОЛУЧИТСЯ!!!
Пятница, 25.04.2014, 19:35 / Сообщение # 8
|
Ильдар Салимуллин
Ильдар
Добрый день.Кто-нибудь может помочь?Хочу самостоятельно спаять интерфейс кабель соединения радиостанции WOUXUN KG-UV6D с интеркомом DUAL-COM 2 и кабель с выносной кнопкой РТТ. Нужна распиновка этих кабелей.
, Нижневартовск
Четверг, 01.05.2014, 13:36 / Сообщение # 9
|
Альберт
albert33
Привет Ильдар!
Ща, Лимонов Лёха придёт - поможет. Или Витя Майоров. Остальные не связисты.
Начал летать в 2005 г. - , Зорро-2-38, Хантер-31, Мустанг, д. Евдокимцево
ВСЁ У НАС ПОЛУЧИТСЯ!!!
Четверг, 01.05.2014, 21:12 / Сообщение # 10
|
Алексей Лимонов
DaylightOwl
Цитата albert33 ( ) Ща, Лимонов Лёха придёт - поможет. Или Витя Майоров. Остальные не связисты.
Чето я пропустил
Распиновка для вокстуна:
проверено на себе.
Я сделал 2 кабеля, один для мидланда, второй для вокстуна (для кенвуда он тоже идет).
Все работает.
Да, на схеме там указан конденсатор, я его тоже впаял, только не 10, а 5 мкФ, это для подавления низкочастотного звука, помогает отсечь звук двигателя. Надо или нет для dual-com.... не знаю.Прикрепления:
(38.0 Kb)
Сообщение отредактировал DaylightOwl - Вторник, 06.05.2014, 16:48
Начал летать в с 1987 года на Ми-2 - , Зорро2-42, Владимир
Главное в экстремальном отдыхе - вовремя заметить, когда заканчивается экстрим и начинается пи..ец!
Вторник, 06.05.2014, 16:31 / Сообщение # 11
|
Ильдар Салимуллин
Ильдар

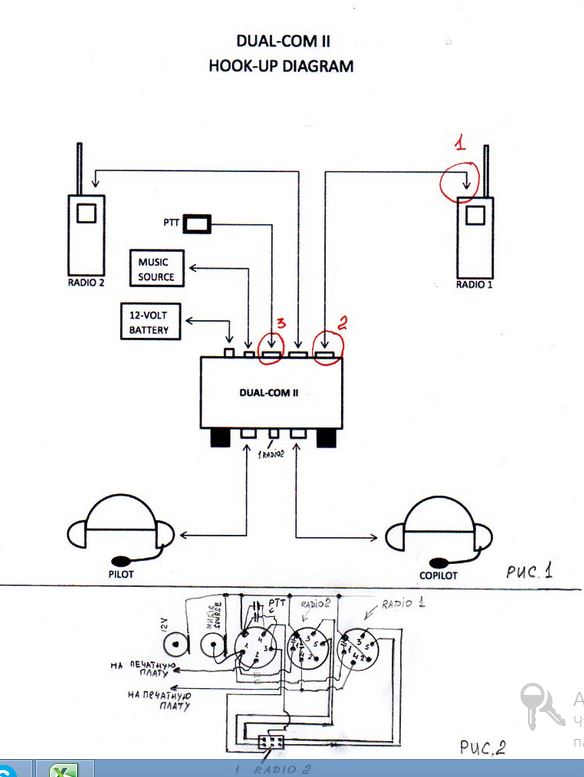

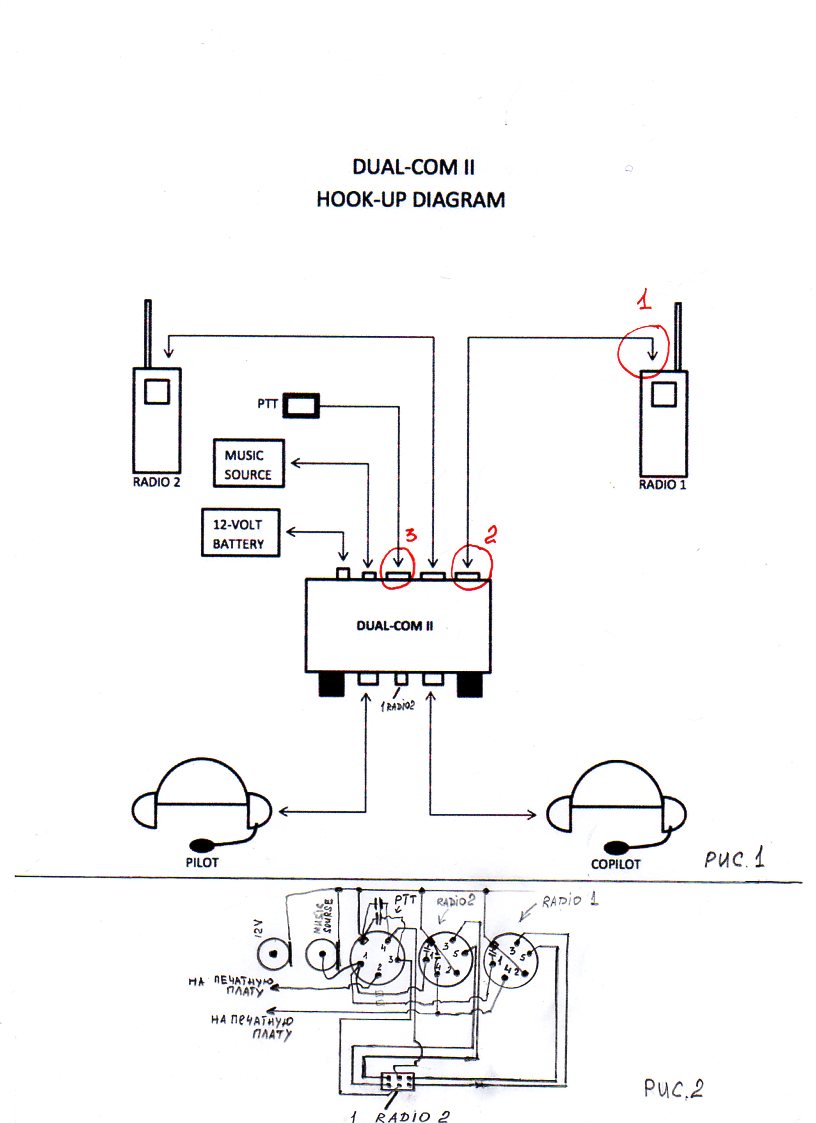

Добрый вечер.Спасибо что нашли время для помощи.Меня интересует разьём №2 рис.1 .Разьём №1-кенвудовская вилка с витым шнуром у меня есть,нужно к этому шнуру правильно подпаять разьём №2.Ещё интересует такой вопрос: скольки контактная выносная кнопка РТТ,если ответный разьём №3 4-контактный.
Рис.2 это я раскрыл коробку интеркома и зарисовал что увидел изнутри.
Прикрепления:
(89.1 Kb)
, Нижневартовск
Среда, 07.05.2014, 22:15 / Сообщение # 12
|
Альберт
albert33
Прикрепления:
(52.9 Kb)
Начал летать в 2005 г. - , Зорро-2-38, Хантер-31, Мустанг, д. Евдокимцево
ВСЁ У НАС ПОЛУЧИТСЯ!!!
Среда, 07.05.2014, 22:23 / Сообщение # 13
|
Ильдар Салимуллин
Ильдар
Всем добрый день.Наверно кабель,подключающий радиостанцию к интеркому, дороговат ни только для меня.Мне его предлагали за 200 долларов при цене радиостанции в 100 долларов.В общем я решил его спаять самостоятельно,используя предложенную схему для КЕНВУДА от DaylightOwl.Что у меня получилось смотрите на рис.2 конденсатор С можно не ставить работает и без него,но я поставил он легко уместился в разьёме.

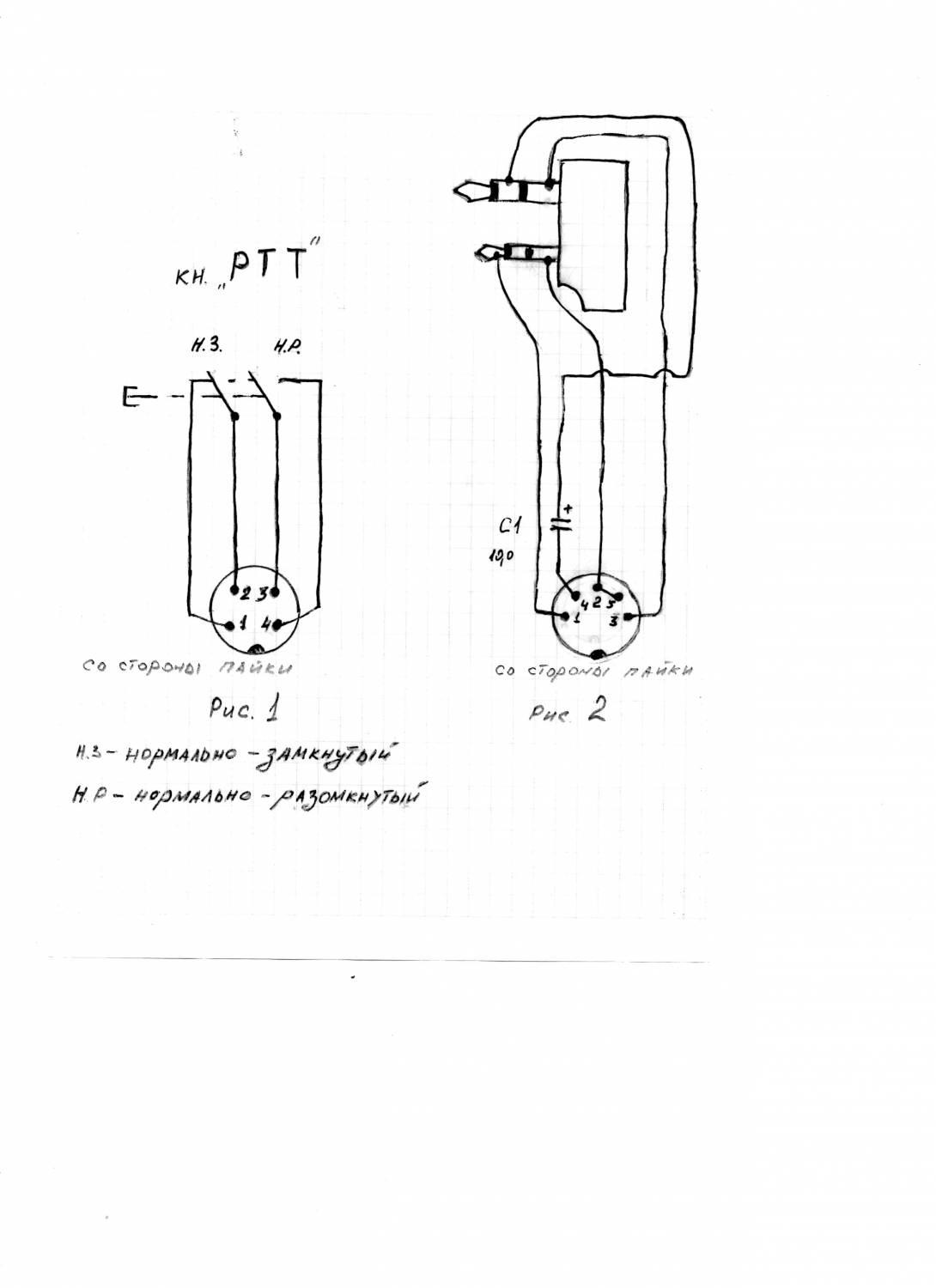

Кнопка РТТ с двумя парами переключающих контактов.Рис.1
